Кабель АПвПуг-10 185/35

АПвПуг-10 185/35 - кабель силовой высоковольтный с алюминиевой жилой сечением 185 миллиметров квадратных в изоляции из сшитого полиэтилена с экраном из медных проволок сечением 35 мм2, в оболочке из полиэтилена.

Технические характеристики кабеля АПВПУГ-10 185/35

Климатическое исполнение кабеля АПвПуг-10 1х185/35 - УХЛ, первая и вторая категории размещения по ГОСТ 15150-69.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Прокладка АПВПУГ 1х185/35 10кв производится при температуре не ниже -20 градусов, при более низкой температуре возникает вероятность повреждения защитных покровов в результате потери гибкости.
Минимальный радиус изгиба при монтаже АПВПуг-10 1х185/35 равен 5190 миллиметров.
Длительная температура нагрева алюминиевой жилы не должна превышать 90 градусов.
В режиме перегрузки допускается нагрев жилы до 130 градусов.
Предельная температура жилы при коротком замыкании равна 250 градусам.
Предельная температура медного экрана при коротком замыкании равна 350 гр.
При температуре жилы свыше 400 градусов возникает вероятность возгорания кабеля.
Продолжительность режима перегрузки для кабеля АПВПУг-10 185/35 не должна превышать 8 часов в сутки и не должна превышать 1000 часов за весь рок эксплуатации.
Расчетная масса кабеля АПВПУГ 1х185/35 10кв составляет 1,337 килограмм в метре.
Наружный диаметр апвпуг-10 1х185/35 составляет 346 миллиметров.
Срок службы АПВПУГ-10 не менее 30 лет.

Токовые характеристики кабеля АПвПуг-10 1х185/35

Номинальное переменное напряжение - 10000 Вольт.
Сопротивление жилы переменному току - 0,211 Ом на километр.
Допустимый ток при прокладке на воздухе плашмя - 518 Ампер.
Допустимый ток при прокладке треугольником на воздухе - 450 Ампер.
Допустимый ток при плоской закладке в землю - 371 Ампер.
Допустимый ток при прокладке в землю треугольником - 364 Ампер.
Ток односекундного короткого замыкания не должен превышать 17500 Ампер.

Расшифровка маркировки АПвПуг-10 185/35

А - Алюминиевая токонесущая жила.
Пв - изоляция из молекулярно сшитого полиэтилена.
Пу - усиленная оболочка из полиэтилена.
г - герметизация водоблокирующей лентой.
10 - номинальное напряжение 10000 Вольт.
185 - сечение алюминиевой токопроводящей жилы в квадратных миллиметрах.
35 - суммарное сечение медного экрана.

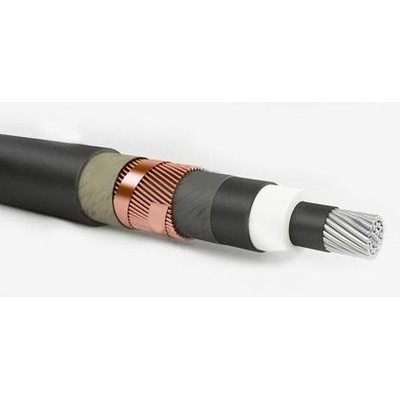

Конструкция кабеля АПвПуг 1х185/35

1) Жила - алюминиевая многопроволочная, соответствует второму классу по ГОСТ 22483-77.
2) Экран по жиле - наложен экструзией из электропроводящей пероксидосшиваемой полиэтиленовой композиции.
3)Изоляция – из пероксидносшиваемого полиэтилена.
4) Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5) Герметизация - из электропроводящей водоблокирующей ленты.
6) Медный экран - из медных проволок, поверх которых спирально наложена медная лента.
7) Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
8) Оболочка - из усиленного полиэтилена.

Применение кабеля АПвПуг-10 1х185/35

Кабель АПвПуг-10 1х185/35 предназначен для передачи и распределения переменного тока номинальным напряжением 10000 Вольт, частотой 50 Герц.
АПВПУГ 185/35 применяют для стационарной прокладки в земле не зависимо от коррозионной активности грунта, несудоходных водоемах при соблюдении мер исключающих механическое повреждение оболочки кабеля, на воздухе при соблюдении мер противопожарной защиты.
