ПвПГнг(А)-HF 3х150

ПвПГнг(А)-HF 3х150 - силовой кабель с тремя медными жилами сечением 150 (Сто пятьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвПГнг-HF 3*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвПГнг(А)-HF 3х150

Пв - изоляция из сшитого полиэтилена.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
3 -количество токонесущих жил.
150 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвПГнг(А)-HF 3*150

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,безгалогенного ПвПГнг-HF 3х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвПГнг-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности,безгалогенного кабеля ПвПГнг(А)-HF 3х150 по ГОСТ 31565-2012: П1б.8.1.2.1.
Срок службы безгалогенного кабеля ПвПГнг(А)-HF 3*150 не менее 30 лет.

Токовые нагрузки кабеля ПвПГнг(А)-HF 3х150

Допустимый ток при прокладке ПвПГнг(А)-HF 3х150 на воздухе - 437 Ампер.
Допустимый ток при прокладке в земле - 391 Ампер.
Допустимый ток односекундного короткого замыкания - 20.26 кА.
Сопротивление километра жилы - 0.12 Ом.

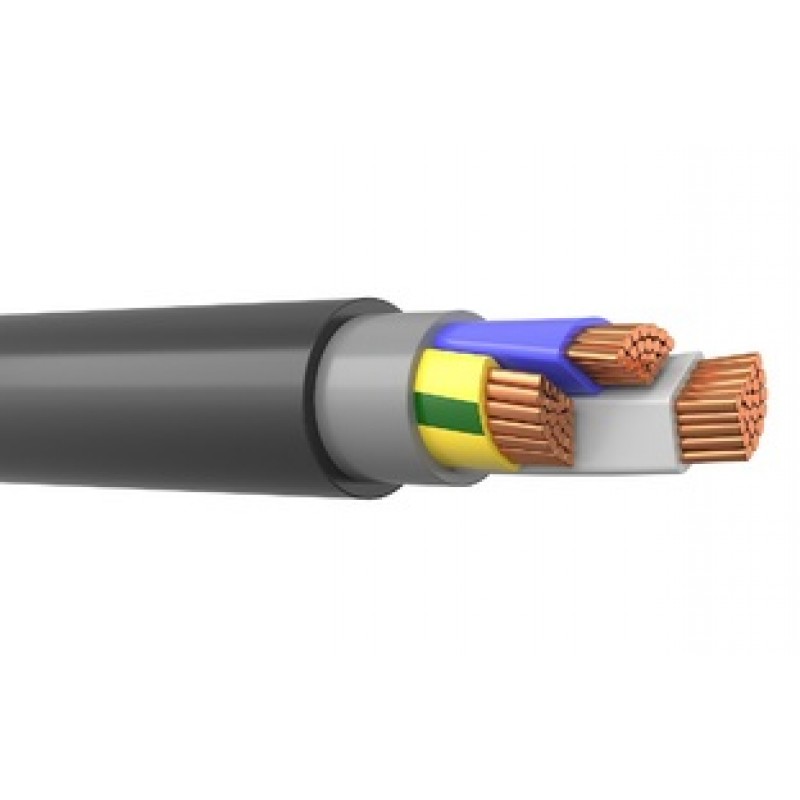

Конструкция кабеля ПвПГнг(А)-HF 3*150

1) Жила - медная многопроволочная круглая, многопроволочная секторная сечением 150 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.4 мм.
3) Заполнение - из безгалогенной полимерной композиции.
4) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение безгалогенного кабеля ПвПГнг(А)-HF 3х150

Кабель силовой медный,безгалогенный ПвПГнг(А)-HF 3х150 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПвПГнг(А)-HF-ХЛ 3*150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
