- Код товара:14733-01
- Артикул:KKM11-018-230-01
- 10000
- Вес::0,37 кг
- Время срабатывания при замыкании::12...22 мс
- Время срабатывания при размыкании::4...19 мс
- Высота::75.0 мм
- Гибкий кабель без наконечника2::1,5...4 мм
- Диапазоны напряж управления при отпускании Uc::03...06
- Диапазоны напряж управления при срабатыв Uc::08...11
- Доп конт - Защита от сверхтоков - предохр gG::10 А
- Доп конт - Макс кратковременная нагрузка::100 А
- Доп конт - Минимальная вкл способность Imin::10 мА
- Доп конт - Минимальная вкл способность Umin::24 В
- Доп конт - Номин напряжение Un AC::660 В
- Доп конт - Номин напряжение Un DC::440 В
- Доп конт - Номин напряжение изоляции Ui::660 В
- Доп конт - Сопротивление изоляции::> 10 мОм
- Доп конт - Ток термической стойкости In::10 А
- Жесткий кабель без наконечника2::2,5...6 мм
- Защита от сверхтоков - предохр gG::25 А
- Климатическое исполнение::УХЛ4
- Кол-во вспомогат норм замкнутых-НЗ конт::1
- Кол-во дополнительных контактов::1
- Комутационная износоуст при АС-1::1,3 млн циклов
- Комутационная износоуст при АС-3::1,5 млн циклов
- Комутационная износоуст при АС-4::0,2 млн циклов
- Макс кратковременная нагрузка::324 А
- Мех износоустойчивость::15.0 млн ком циклов
- Момент затяжки::1,2 Нм
- Мощность рассеяния при Ie АС-1::2,5 Вт
- Мощность рассеяния при Ie АС-3::0,8 Вт
- Номин импульсное напряжение::6 кВ
- Номин мощность при AC-3 230 В::4.0 кВт
- Номин мощность при AC-3 400 В::7.5 кВт
- Номин мощность при AC-3 660 В::10.0 кВт
- Номин напряжение изоляции Ui::660 В
- Номин напряжение питания цепи управ Us AC 50 Гц::230 В
- Номин раб напряжение переменного тока Ue::230; 400; 660 В
- Номин рабочий ток Ie 400 В::18 А
- Степень защиты - IP::IP20
- Температура эксплуатации::-25...+50 C
- Тип монтажа::При помощи винтов, на DIN-рейку
- Тип подключения вспомогат цепей::Винтовое соединение
- Условный тепловой ток Ith приС-1::32 А
- Условный ток короткого замыкания Inc::3000 А
- Ширина::45.0 мм
- Показать все характеристики

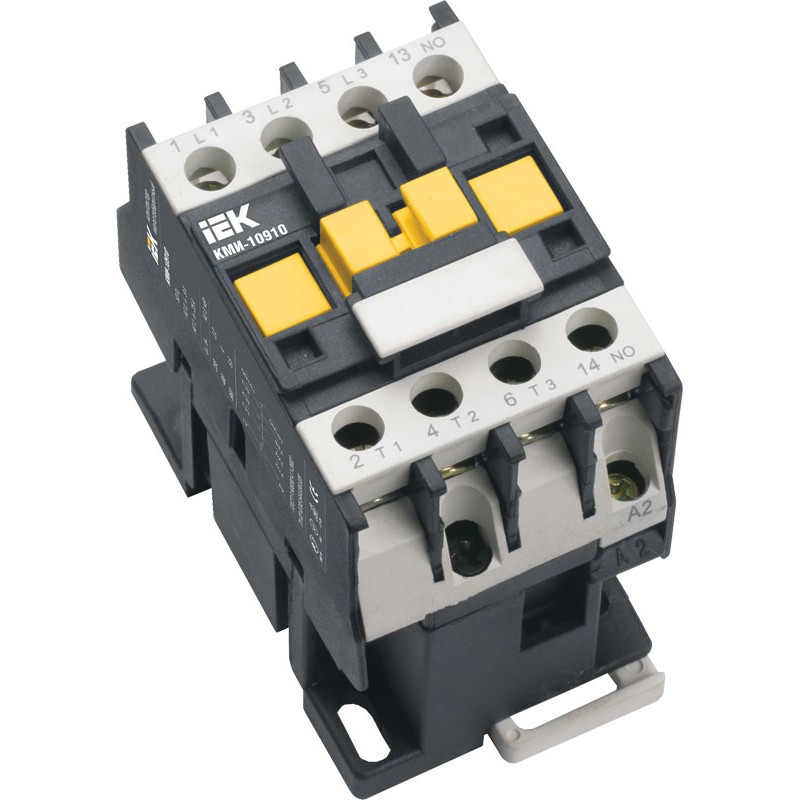

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую).Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).Контакторы малогабаритные серии КМИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00144.
Расширенный ассортимент предложения малогабаритных контакторов серии КМИ по сравнению с аналогами отечественных производителей на российском рынке.Большой Ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).Возможность установки на 35 мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.
| Вес: | 0,37 кг |
| Время срабатывания при замыкании: | 12...22 мс |
| Время срабатывания при размыкании: | 4...19 мс |
| Высота: | 75.0 мм |
| Гибкий кабель без наконечника2: | 1,5...4 мм |
| Диапазоны напряж управления при отпускании Uc: | 03...06 |
| Диапазоны напряж управления при срабатыв Uc: | 08...11 |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Минимальная вкл способность Imin: | 10 мА |
| Доп конт - Минимальная вкл способность Umin: | 24 В |
| Доп конт - Номин напряжение Un AC: | 660 В |
| Доп конт - Номин напряжение Un DC: | 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Сопротивление изоляции: | > 10 мОм |
| Доп конт - Ток термической стойкости In: | 10 А |
| Жесткий кабель без наконечника2: | 2,5...6 мм |
| Защита от сверхтоков - предохр gG: | 25 А |
| Климатическое исполнение: | УХЛ4 |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Кол-во дополнительных контактов: | 1 |
| Комутационная износоуст при АС-1: | 1,3 млн циклов |
| Комутационная износоуст при АС-3: | 1,5 млн циклов |
| Комутационная износоуст при АС-4: | 0,2 млн циклов |
| Макс кратковременная нагрузка: | 324 А |
| Мех износоустойчивость: | 15.0 млн ком циклов |
| Момент затяжки: | 1,2 Нм |
| Мощность рассеяния при Ie АС-1: | 2,5 Вт |
| Мощность рассеяния при Ie АС-3: | 0,8 Вт |
| Номин импульсное напряжение: | 6 кВ |
| Номин мощность при AC-3 230 В: | 4.0 кВт |
| Номин мощность при AC-3 400 В: | 7.5 кВт |
| Номин мощность при AC-3 660 В: | 10.0 кВт |
| Номин напряжение изоляции Ui: | 660 В |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин рабочий ток Ie 400 В: | 18 А |
| Степень защиты - IP: | IP20 |
| Температура эксплуатации: | -25...+50 C |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith приС-1: | 32 А |
| Условный ток короткого замыкания Inc: | 3000 А |
| Ширина: | 45.0 мм |
