- Код товара:14809-01
- Артикул:KKME21-032-400-01
- 10000
- Время срабатывания при замыкании::1222 мс
- Время срабатывания при размыкании::419 мс
- Высота::84.0 мм
- Гибкий кабель без наконечника2::2,5...6,0 мм
- Гибкий кабель с наконечником 1 пров2::14 мм
- Диапазоны напряж управления при отпускании Uc::0,30,6
- Диапазоны напряж управления при срабатыв Uc::0,81,1
- Доп конт - Защита от сверхтоков - предохр gG::10 А
- Доп конт - Макс кратковременная нагрузка::100 А
- Доп конт - Минимальная вкл способность Imin::5 мА
- Доп конт - Минимальная вкл способность Umin::17 В
- Доп конт - Номин напряжение Un AC::660 В
- Доп конт - Номин напряжение Un DC::440 В
- Доп конт - Номин напряжение изоляции Ui::660 В
- Доп конт - Ток термической стойкости In::10 А
- Жесткий кабель без наконечника2::4,010,0 мм
- Защита от сверхтоков - предохр gG::50 А
- Кол-во вспомогат норм замкнутых-НЗ конт::1
- Комутационная износоуст при АС-1::700 млн циклов
- Комутационная износоуст при АС-3::700 млн циклов
- Макс кратковременная нагрузка::576 А
- Метрический диаметр винта::4 мм
- Мех износоустойчивость::7.0 млн ком циклов
- Мощность рассеяния при Ie АС-1::5,0 Вт
- Мощность рассеяния при Ie АС-3::2,0 Вт
- Номин импульсное напряжение::6 кВ
- Номин мощность при AC-3 230 В::7.5 кВт
- Номин мощность при AC-3 400 В::15.0 кВт
- Номин мощность при AC-3 660 В::18.5 кВт
- Номин напряжение изоляции Ui::660 В
- Номин раб напряжение переменного тока Ue::230, 400, 660 В
- Степень защиты - IP::IP20
- Температура эксплуатации::-25+50 C
- Тип подключения вспомогат цепей::Винтовое соединение
- Условный тепловой ток Ith приС-1::50 А
- Условный ток короткого замыкания Inc::3000 А
- Ширина::56.0 мм
- Показать все характеристики

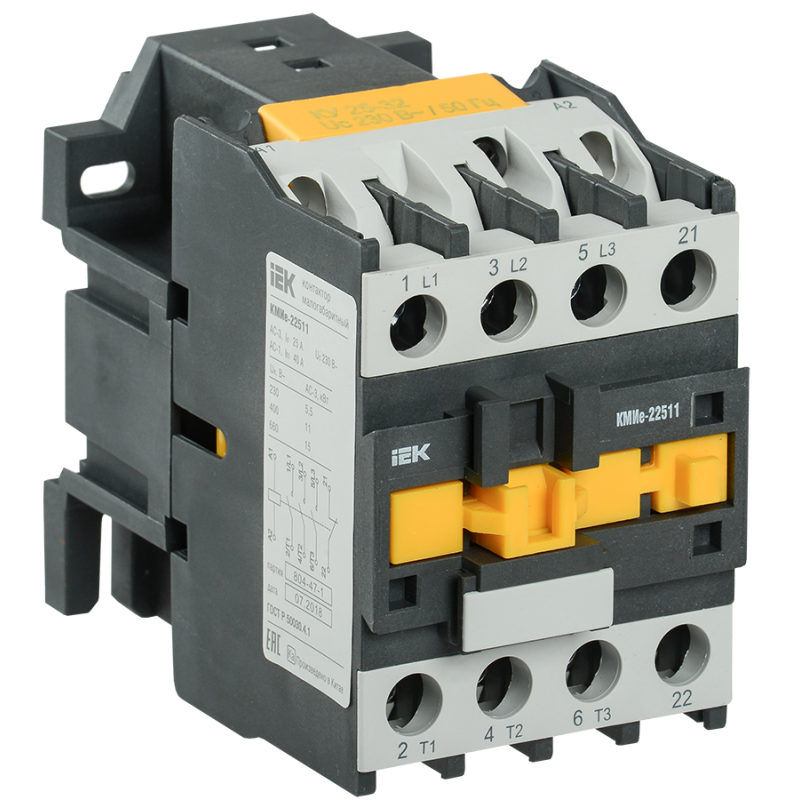

Малогабаритные контакторы серии КМИе на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).Область применения малогабаритных контакторов серии КМИе - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИе соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).
Высокая коммутационная износостойкость.Низкий уровень шума.Экономичное решение.Широкий ассортимент.
| Время срабатывания при замыкании: | 1222 мс |
| Время срабатывания при размыкании: | 419 мс |
| Высота: | 84.0 мм |
| Гибкий кабель без наконечника2: | 2,5...6,0 мм |
| Гибкий кабель с наконечником 1 пров2: | 14 мм |
| Диапазоны напряж управления при отпускании Uc: | 0,30,6 |
| Диапазоны напряж управления при срабатыв Uc: | 0,81,1 |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Минимальная вкл способность Imin: | 5 мА |
| Доп конт - Минимальная вкл способность Umin: | 17 В |
| Доп конт - Номин напряжение Un AC: | 660 В |
| Доп конт - Номин напряжение Un DC: | 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Ток термической стойкости In: | 10 А |
| Жесткий кабель без наконечника2: | 4,010,0 мм |
| Защита от сверхтоков - предохр gG: | 50 А |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Комутационная износоуст при АС-1: | 700 млн циклов |
| Комутационная износоуст при АС-3: | 700 млн циклов |
| Макс кратковременная нагрузка: | 576 А |
| Метрический диаметр винта: | 4 мм |
| Мех износоустойчивость: | 7.0 млн ком циклов |
| Мощность рассеяния при Ie АС-1: | 5,0 Вт |
| Мощность рассеяния при Ie АС-3: | 2,0 Вт |
| Номин импульсное напряжение: | 6 кВ |
| Номин мощность при AC-3 230 В: | 7.5 кВт |
| Номин мощность при AC-3 400 В: | 15.0 кВт |
| Номин мощность при AC-3 660 В: | 18.5 кВт |
| Номин напряжение изоляции Ui: | 660 В |
| Номин раб напряжение переменного тока Ue: | 230, 400, 660 В |
| Степень защиты - IP: | IP20 |
| Температура эксплуатации: | -25+50 C |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith приС-1: | 50 А |
| Условный ток короткого замыкания Inc: | 3000 А |
| Ширина: | 56.0 мм |
