- Код товара:14836-01
- Артикул:KMD21-025-024-10
- 10000
- Вес::0,85 кг
- Время срабатывания при замыкании::12...22 мс
- Время срабатывания при размыкании::4...19 мс
- Высота::86.0 мм
- Гибкий кабель без наконечника2::1,5...4,0 мм
- Диапазоны напряж управления при отпускании Uc::07...01
- Диапазоны напряж управления при срабатыв Uc::085...11
- Доп конт - Макс кратковременная нагрузка::100 А
- Доп конт - Минимальная вкл способность Imin::10 мА
- Доп конт - Минимальная вкл способность Umin::24 В
- Доп конт - Номин напряжение Un AC::660 В
- Доп конт - Номин напряжение Un DC::440 В
- Доп конт - Номин напряжение изоляции Ui::660 В
- Доп конт - Сопротивление изоляции::> 10 мОм
- Доп конт - Ток термической стойкости In::10 А
- Жесткий кабель без наконечника2::2,5...6,0 мм
- Кол-во вспомогат норм разомкнутых-НО конт::1
- Кол-во дополнительных контактов::1
- Макс кратковременная нагрузка::450 А
- Мех износостойкость::10.0 млн циклов
- Момент затяжки::1,2 Нм
- Номин импульсное напряжение::6 кВ
- Номин мощность при AC-3 230 В::5.5 кВт
- Номин мощность при AC-3 400 В::11.0 кВт
- Номин мощность при AC-3 660 В::15.0 кВт
- Номин напряж питания цепи управ Us пост тока DC::24 В
- Номин напряжение изоляции Ui::660 В
- Номин раб напряжение переменного тока Ue::230; 400; 660 В
- Номин рабочий ток Ie 400 В::25 А
- Степень защиты - IP::IP20
- Температура эксплуатации::-25...+50 C
- Тип монтажа::При помощи винтов, на DIN-рейку
- Тип подключения вспомогат цепей::Винтовое соединение
- Условный тепловой ток Ith приС-1::40 А
- Условный ток короткого замыкания Inc::3000 А
- Ширина::57.0 мм
- Показать все характеристики

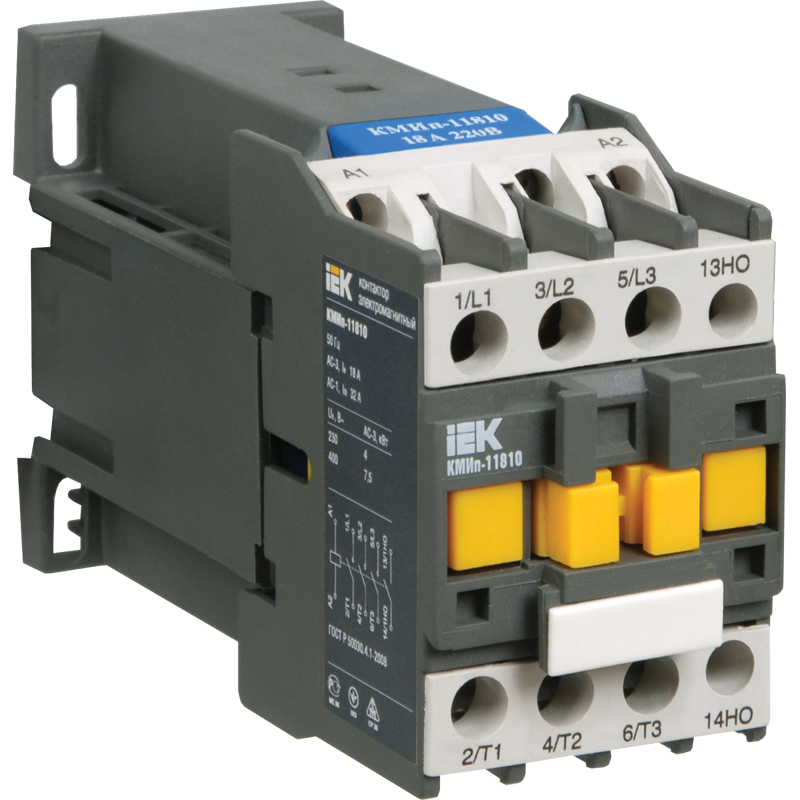

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В частоты 50 Гц (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов МЭК60947-4-1, ГОСТ Р50030.4.1.Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).Экономия электрической энергии в случае применения катушки управления на постоянном токе.
| Вес: | 0,85 кг |
| Время срабатывания при замыкании: | 12...22 мс |
| Время срабатывания при размыкании: | 4...19 мс |
| Высота: | 86.0 мм |
| Гибкий кабель без наконечника2: | 1,5...4,0 мм |
| Диапазоны напряж управления при отпускании Uc: | 07...01 |
| Диапазоны напряж управления при срабатыв Uc: | 085...11 |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Минимальная вкл способность Imin: | 10 мА |
| Доп конт - Минимальная вкл способность Umin: | 24 В |
| Доп конт - Номин напряжение Un AC: | 660 В |
| Доп конт - Номин напряжение Un DC: | 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Сопротивление изоляции: | > 10 мОм |
| Доп конт - Ток термической стойкости In: | 10 А |
| Жесткий кабель без наконечника2: | 2,5...6,0 мм |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Кол-во дополнительных контактов: | 1 |
| Макс кратковременная нагрузка: | 450 А |
| Мех износостойкость: | 10.0 млн циклов |
| Момент затяжки: | 1,2 Нм |
| Номин импульсное напряжение: | 6 кВ |
| Номин мощность при AC-3 230 В: | 5.5 кВт |
| Номин мощность при AC-3 400 В: | 11.0 кВт |
| Номин мощность при AC-3 660 В: | 15.0 кВт |
| Номин напряж питания цепи управ Us пост тока DC: | 24 В |
| Номин напряжение изоляции Ui: | 660 В |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин рабочий ток Ie 400 В: | 25 А |
| Степень защиты - IP: | IP20 |
| Температура эксплуатации: | -25...+50 C |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith приС-1: | 40 А |
| Условный ток короткого замыкания Inc: | 3000 А |
| Ширина: | 57.0 мм |
