- Код товара:14923-01
- Артикул:KKT50-185-230-10
- 10000
- Время срабатывания при замыкании::20...35 мс
- Время срабатывания при размыкании::7...15 мс
- Высота::174.0 мм
- Гибкий кабель 1 или 2 провода2::1...4 мм
- Гибкий кабель с наконечником 1 пров2::1...4 мм
- Гибкий кабель с наконечником 2 пров2::1...1,25 мм
- Диапазоны напряж управления при отпускании Uc::035......055
- Диапазоны напряж управления при срабатыв Uc::08...11
- Доп конт - Защита от сверхтоков - предохр gG::10 А
- Доп конт - Макс кратковременная нагрузка::100 А
- Доп конт - Номин напряжение Un AC::660 В
- Доп конт - Номин напряжение изоляции Ui::660 В
- Доп конт - Сопротивление изоляции::> 10 мОм
- Доп конт - Ток термической стойкости In::10 А
- Жесткий кабель без након 1 или 2 пров2::1...4 мм
- Защита от сверхтоков - предохр gG::315 А
- Климатическое исполнение::УХЛ3
- Кол-во вспомогат норм замкнутых-НЗ конт::1
- Кол-во дополнительных контактов::1
- Комутационная износоуст при АС-1::0,5 млн циклов
- Комутационная износоуст при АС-3::0,8 млн циклов
- Макс кратковременная нагрузка::1480 А
- Метрический диаметр винта::8 мм
- Мех износоустойчивость::1.0 млн ком циклов
- Момент затяжки::18 Нм
- Мощность рассеяния при Ie АС-1::25 Вт
- Мощность рассеяния при Ie АС-3::12 Вт
- Номин импульсное напряжение::8 кВ
- Номин мощность при AC-3 230 В::55.0 кВт
- Номин мощность при AC-3 400 В::90.0 кВт
- Номин мощность при AC-3 660 В::110.0 кВт
- Номин напряжение изоляции Ui::1000 В
- Номин напряжение питания цепи управ Us AC 50 Гц::230 В
- Номин раб напряжение переменного тока Ue::230; 400; 660 В
- Номин рабочий ток Ie 400 В::185 А
- Сечение провода с наконечником2::150 мм
- Степень защиты - IP::IP00
- Температура эксплуатации::-45...+55 C
- Тип монтажа::Монтажная панель/плата
- Тип подключения вспомогат цепей::Винтовое соединение
- Условный тепловой ток Ith приС-1::275 А
- Условный ток короткого замыкания Inc::10000 А
- Шина двойная - каждая размером::25х3 мм
- Ширина::168.5 мм
- Показать все характеристики

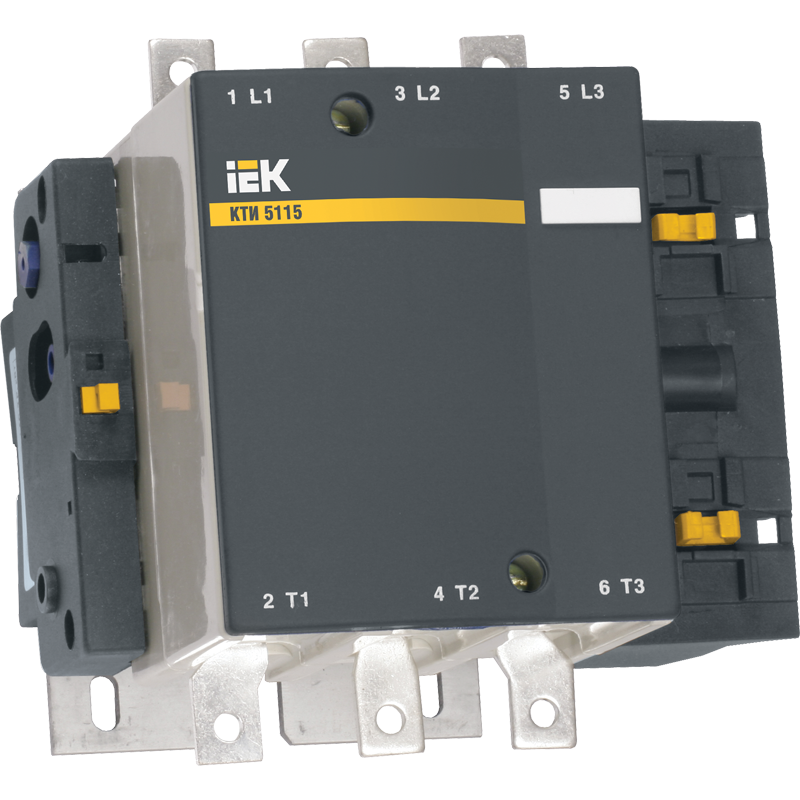

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.
| Время срабатывания при замыкании: | 20...35 мс |
| Время срабатывания при размыкании: | 7...15 мс |
| Высота: | 174.0 мм |
| Гибкий кабель 1 или 2 провода2: | 1...4 мм |
| Гибкий кабель с наконечником 1 пров2: | 1...4 мм |
| Гибкий кабель с наконечником 2 пров2: | 1...1,25 мм |
| Диапазоны напряж управления при отпускании Uc: | 035......055 |
| Диапазоны напряж управления при срабатыв Uc: | 08...11 |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Номин напряжение Un AC: | 660 В |
| Доп конт - Номин напряжение изоляции Ui: | 660 В |
| Доп конт - Сопротивление изоляции: | > 10 мОм |
| Доп конт - Ток термической стойкости In: | 10 А |
| Жесткий кабель без након 1 или 2 пров2: | 1...4 мм |
| Защита от сверхтоков - предохр gG: | 315 А |
| Климатическое исполнение: | УХЛ3 |
| Кол-во вспомогат норм замкнутых-НЗ конт: | 1 |
| Кол-во дополнительных контактов: | 1 |
| Комутационная износоуст при АС-1: | 0,5 млн циклов |
| Комутационная износоуст при АС-3: | 0,8 млн циклов |
| Макс кратковременная нагрузка: | 1480 А |
| Метрический диаметр винта: | 8 мм |
| Мех износоустойчивость: | 1.0 млн ком циклов |
| Момент затяжки: | 18 Нм |
| Мощность рассеяния при Ie АС-1: | 25 Вт |
| Мощность рассеяния при Ie АС-3: | 12 Вт |
| Номин импульсное напряжение: | 8 кВ |
| Номин мощность при AC-3 230 В: | 55.0 кВт |
| Номин мощность при AC-3 400 В: | 90.0 кВт |
| Номин мощность при AC-3 660 В: | 110.0 кВт |
| Номин напряжение изоляции Ui: | 1000 В |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Номин раб напряжение переменного тока Ue: | 230; 400; 660 В |
| Номин рабочий ток Ie 400 В: | 185 А |
| Сечение провода с наконечником2: | 150 мм |
| Степень защиты - IP: | IP00 |
| Температура эксплуатации: | -45...+55 C |
| Тип монтажа: | Монтажная панель/плата |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith приС-1: | 275 А |
| Условный ток короткого замыкания Inc: | 10000 А |
| Шина двойная - каждая размером: | 25х3 мм |
| Ширина: | 168.5 мм |
