- Код товара:14963-01
- Артикул:KKTE50-250-230-10
- 10000
- Время срабатывания при замыкании::2035 мс
- Время срабатывания при размыкании::715 мс
- Высота::197.0 мм
- Гибкий кабель без наконечника2::125185 мм
- Диапазоны напряж управления при отпускании Uc::0,350,55
- Диапазоны напряж управления при срабатыв Uc::0,851,1
- Доп конт - Защита от сверхтоков - предохр gG::10 А
- Доп конт - Макс кратковременная нагрузка::100 А
- Доп конт - Номин напряжение Un AC::690 В
- Доп конт - Номин напряжение изоляции Ui::690 В
- Доп конт - Сопротивление изоляции::10 мОм
- Доп конт - Ток термической стойкости In::10 А
- Жесткий кабель без наконечника2::125185 мм
- Защита от сверхтоков - предохр gG::315 А
- Климатическое исполнение::УХЛ3
- Кол-во вспомогат норм разомкнутых-НО конт::1
- Комутационная износоуст при АС-3::0,5 млн циклов
- Макс кратковременная нагрузка::1800 А
- Метрический диаметр винта::10 мм
- Мех износостойкость::0.7 млн циклов
- Момент затяжки::10 Нм
- Мощность рассеяния при Ie АС-1::25 Вт
- Мощность рассеяния при Ie АС-3::16 Вт
- Номин импульсное напряжение::8 кВ
- Номин мощность при AC-3 230 В::75.0 кВт
- Номин мощность при AC-3 400 В::132.0 кВт
- Номин напряжение изоляции Ui::1000 В
- Номин напряжение питания цепи управ Us AC 50 Гц::230 В
- Номин раб напряжение переменного тока Ue::230400 В
- Номин рабочий ток Ie 400 В::250 А
- Степень защиты - IP::IP00
- Температура эксплуатации::-45+55 C
- Тип монтажа::Монтажная панель/плата
- Тип подключения вспомогат цепей::Болтовое соединение
- Условный тепловой ток Ith приС-1::315 А
- Условный ток короткого замыкания Inc::10000 А
- Шина двойная - каждая размером::25x4 мм
- Ширина::168.5 мм
- Показать все характеристики

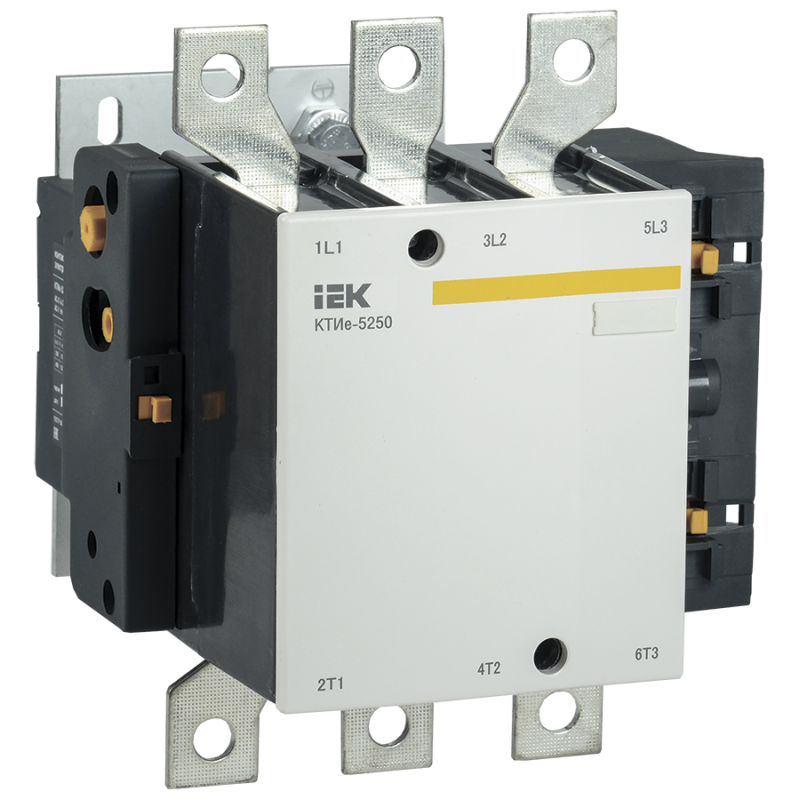

Контакторы электромагнитные серии КТИе предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
Высокая коммутационная износостойкость.Низкий уровень шума.Экономичное решение.Простота конструктивного исполнения.
| Время срабатывания при замыкании: | 2035 мс |
| Время срабатывания при размыкании: | 715 мс |
| Высота: | 197.0 мм |
| Гибкий кабель без наконечника2: | 125185 мм |
| Диапазоны напряж управления при отпускании Uc: | 0,350,55 |
| Диапазоны напряж управления при срабатыв Uc: | 0,851,1 |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Номин напряжение Un AC: | 690 В |
| Доп конт - Номин напряжение изоляции Ui: | 690 В |
| Доп конт - Сопротивление изоляции: | 10 мОм |
| Доп конт - Ток термической стойкости In: | 10 А |
| Жесткий кабель без наконечника2: | 125185 мм |
| Защита от сверхтоков - предохр gG: | 315 А |
| Климатическое исполнение: | УХЛ3 |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Комутационная износоуст при АС-3: | 0,5 млн циклов |
| Макс кратковременная нагрузка: | 1800 А |
| Метрический диаметр винта: | 10 мм |
| Мех износостойкость: | 0.7 млн циклов |
| Момент затяжки: | 10 Нм |
| Мощность рассеяния при Ie АС-1: | 25 Вт |
| Мощность рассеяния при Ie АС-3: | 16 Вт |
| Номин импульсное напряжение: | 8 кВ |
| Номин мощность при AC-3 230 В: | 75.0 кВт |
| Номин мощность при AC-3 400 В: | 132.0 кВт |
| Номин напряжение изоляции Ui: | 1000 В |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 230 В |
| Номин раб напряжение переменного тока Ue: | 230400 В |
| Номин рабочий ток Ie 400 В: | 250 А |
| Степень защиты - IP: | IP00 |
| Температура эксплуатации: | -45+55 C |
| Тип монтажа: | Монтажная панель/плата |
| Тип подключения вспомогат цепей: | Болтовое соединение |
| Условный тепловой ток Ith приС-1: | 315 А |
| Условный ток короткого замыкания Inc: | 10000 А |
| Шина двойная - каждая размером: | 25x4 мм |
| Ширина: | 168.5 мм |
