- Код товара:14994-01
- Артикул:KMM11-012-110-10
- 10000
- Время срабатывания при замыкании::10...20 мс
- Время срабатывания при размыкании::35...45 мс
- Высота::58.0 мм
- Гибкий кабель без наконечника2::1,0...4,0 мм
- Диапазоны напряж управления при отпускании Uc::02...075
- Диапазоны напряж управления при срабатыв Uc::085...11
- Доп конт - Защита от сверхтоков - предохр gG::10 А
- Доп конт - Макс кратковременная нагрузка::100 А
- Доп конт - Номин напряжение Un AC::690 В
- Доп конт - Номин напряжение Un DC::440 В
- Доп конт - Номин напряжение изоляции Ui::690 В
- Доп конт - Сопротивление изоляции::> 10 мОм
- Доп конт - Ток термической стойкости In::10 А
- Жесткий кабель без наконечника2::1,5...4,0 мм
- Защита от сверхтоков - предохр gG::20 А
- Климатическое исполнение::УХЛ4
- Кол-во вспомогат норм разомкнутых-НО конт::1
- Кол-во дополнительных контактов::1
- Комутационная износостойкость::1 млн циклов
- Макс кратковременная нагрузка::120 А
- Мех износостойкость::12.0 млн циклов
- Момент затяжки::0,8 Нм
- Мощность рассеяния при Ie АС-1::1,25 Вт
- Мощность рассеяния при Ie АС-3::0,36 Вт
- Номин импульсное напряжение::6 кВ
- Номин мощность при AC-3 230 В::3.0 кВт
- Номин мощность при AC-3 400 В::5.5 кВт
- Номин мощность при AC-3 660 В::4.0 кВт
- Номин напряжение изоляции Ui::690 В
- Номин напряжение питания цепи управ Us AC 50 Гц::110 В
- Номин раб напряжение переменного тока Ue::230; 400; 690 В
- Номин рабочий ток Ie 400 В::12 А
- Номин рабочий ток Ie при AC-15 230 В::6 А
- Степень защиты - IP::IP20
- Температура эксплуатации::-25...+50 C
- Тип монтажа::При помощи винтов, на DIN-рейку
- Тип подключения вспомогат цепей::Винтовое соединение
- Условный тепловой ток Ith приС-1::20 А
- Ширина::45.0 мм
- Показать все характеристики

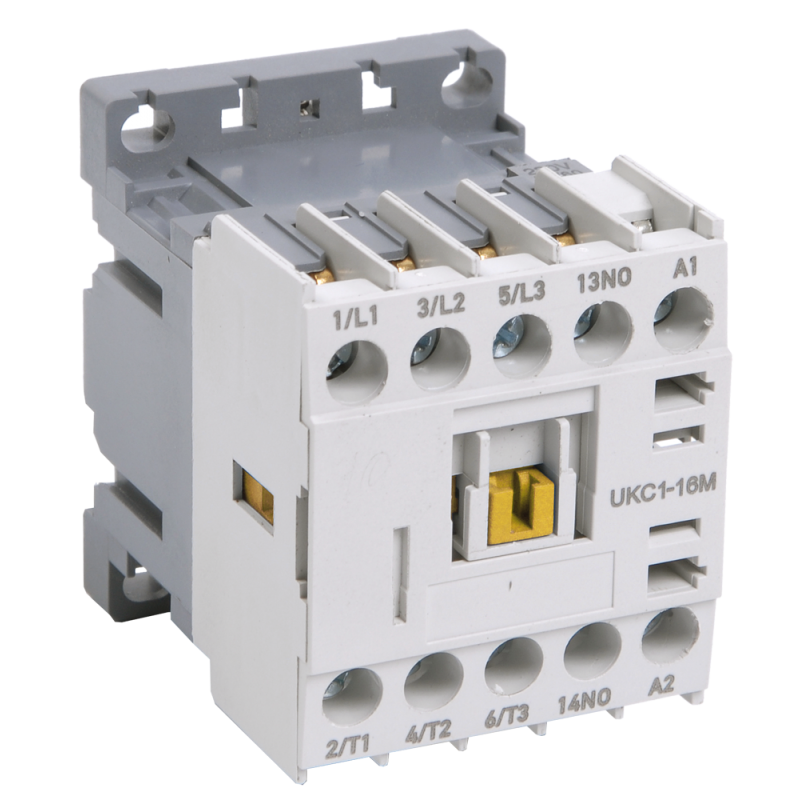

Миниконтакторы серии МКИ предназначены для использования в схемах управления различных нагрузок на напряжение переменного тока до 660 В частоты 50 Гц. Миниконтакторы позволяют дистанционно коммутировать силовые электрических сети в категориях применения АС3 (управление электродвигателями мощностью до 5 кВт) и АС1 (управление нагревательными приборами). Степень защиты, обеспечиваемая оболочкой миниконтакторов IP20 по ГОСТ 14254. Климатическое исполнение и категория применения контакторов УХЛ4 по ГОСТ 15150.Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1. имеют сертификат соответствия С-СN.AВ28.В15019.
Широкий ассортимент номинальных токов катушек управления.Возможность установки на 35-мм DIN-рейку и монтажную панель.Минимальные размеры.
| Время срабатывания при замыкании: | 10...20 мс |
| Время срабатывания при размыкании: | 35...45 мс |
| Высота: | 58.0 мм |
| Гибкий кабель без наконечника2: | 1,0...4,0 мм |
| Диапазоны напряж управления при отпускании Uc: | 02...075 |
| Диапазоны напряж управления при срабатыв Uc: | 085...11 |
| Доп конт - Защита от сверхтоков - предохр gG: | 10 А |
| Доп конт - Макс кратковременная нагрузка: | 100 А |
| Доп конт - Номин напряжение Un AC: | 690 В |
| Доп конт - Номин напряжение Un DC: | 440 В |
| Доп конт - Номин напряжение изоляции Ui: | 690 В |
| Доп конт - Сопротивление изоляции: | > 10 мОм |
| Доп конт - Ток термической стойкости In: | 10 А |
| Жесткий кабель без наконечника2: | 1,5...4,0 мм |
| Защита от сверхтоков - предохр gG: | 20 А |
| Климатическое исполнение: | УХЛ4 |
| Кол-во вспомогат норм разомкнутых-НО конт: | 1 |
| Кол-во дополнительных контактов: | 1 |
| Комутационная износостойкость: | 1 млн циклов |
| Макс кратковременная нагрузка: | 120 А |
| Мех износостойкость: | 12.0 млн циклов |
| Момент затяжки: | 0,8 Нм |
| Мощность рассеяния при Ie АС-1: | 1,25 Вт |
| Мощность рассеяния при Ie АС-3: | 0,36 Вт |
| Номин импульсное напряжение: | 6 кВ |
| Номин мощность при AC-3 230 В: | 3.0 кВт |
| Номин мощность при AC-3 400 В: | 5.5 кВт |
| Номин мощность при AC-3 660 В: | 4.0 кВт |
| Номин напряжение изоляции Ui: | 690 В |
| Номин напряжение питания цепи управ Us AC 50 Гц: | 110 В |
| Номин раб напряжение переменного тока Ue: | 230; 400; 690 В |
| Номин рабочий ток Ie 400 В: | 12 А |
| Номин рабочий ток Ie при AC-15 230 В: | 6 А |
| Степень защиты - IP: | IP20 |
| Температура эксплуатации: | -25...+50 C |
| Тип монтажа: | При помощи винтов, на DIN-рейку |
| Тип подключения вспомогат цепей: | Винтовое соединение |
| Условный тепловой ток Ith приС-1: | 20 А |
| Ширина: | 45.0 мм |
