- Код товара:15181-01
- Артикул:BCS21-063-1
- 10000
- Группа механического исполнения по ГОСТ 17516_1::M1
- Класс защиты от поражения электрическим током::II
- Кол-во позиций переключения::2
- Конструктивное исполнение::С установкой блокировки
- Конструкция прибора::Встраиваемое устройство
- Макс допустимое раб напряжение Ue AC::400 В
- Мех износостойкость::0,1 млн циклов
- Номин импульсное выдерживаемое напряжение::4 кВ
- Номин мощность при AC-2 230 В::18,5 кВт
- Номин мощность при AC-2 400 В::30 кВт
- Номин мощность при AC-23 230 В::15/10 кВт
- Номин мощность при AC-23 400 В::30/18,5 кВт
- Номин мощность при AC-3 230 В::11/6 кВт
- Номин мощность при AC-3 400 В::18,5/11 кВт
- Номин мощность при AC-4 230 В::5,5/2,4 кВт
- Номин мощность при AC-4 400 В::7,5/4 кВт
- Номин напряжение изоляции Ui::660 В
- Номин напряжение::230/400 В
- Номин рабочий ток Ie приС-2 230 В::57 А
- Номин рабочий ток Ie приС-2 400 В::57 А
- Номин рабочий ток Ie приС-21С-22 230 В::63 А
- Номин рабочий ток Ie приС-21С-22 400 В::63 А
- Номин рабочий ток Ie приС-23 230 В::57 А
- Номин рабочий ток Ie приС-23 400 В::57 А
- Номин рабочий ток Ie приС-3 230 В::36 А
- Номин рабочий ток Ie приС-3 400 В::36 А
- Номин рабочий ток Ie приС-4 230 В::15 А
- Номин рабочий ток Ie приС-4 400 В::15 А
- Номин тепловой ток Ith::63 А
- Номин условный ток короткого замыкания Icn::3000 А
- Обозначение положений::ОТКЛ-ВКЛ
- Размер передней панели::64х64 мм
- Сечение многожильного гибкого провода2::16 мм
- Степень защиты - IP передняя сторона::IP20
- Степень защиты - IP сторона контактов::IP00
- Температура эксплуатации::от -25 до +40 C
- Тип подключения силовой электрич цепи::Винтовое соединение
- Тип элемента управления::Короткая поворотная ручка (узкий хват)
- Ток предохранителя qG::80 А
- Функции переключателя::Переключатель ВКЛ/ОТКЛ
- Электр износостойкость::0,03 млн циклов
- Количество полюсов::1
- Показать все характеристики

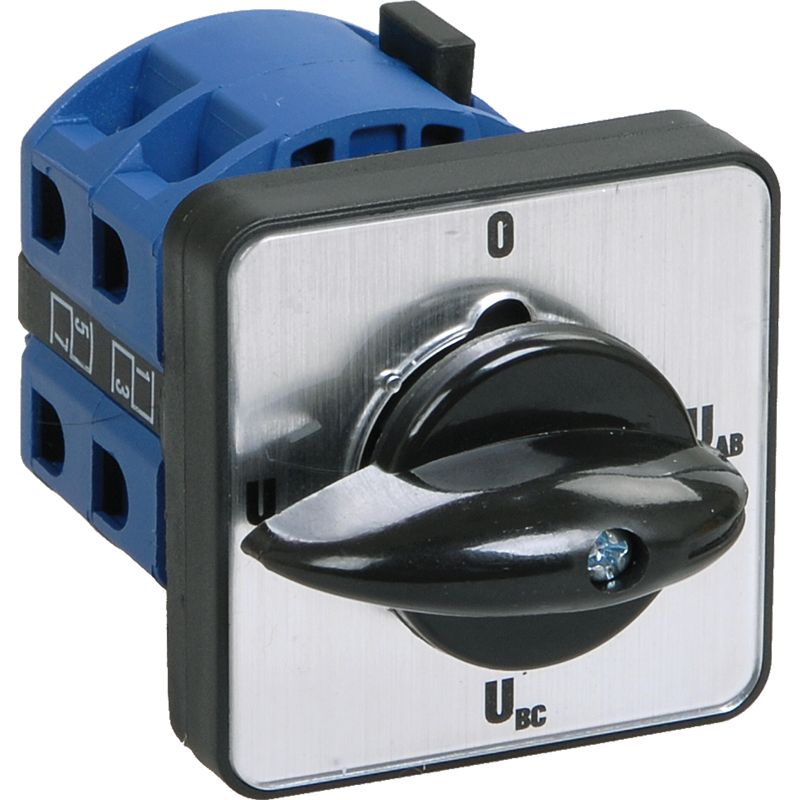

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.Кулачковый механизм это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:- минимальное электрическое сопротивление замкнутого контакта;- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;- большой ресурс работы (количество переключений до отказа).
| Группа механического исполнения по ГОСТ 17516_1: | M1 |
| Класс защиты от поражения электрическим током: | II |
| Кол-во позиций переключения: | 2 |
| Конструктивное исполнение: | С установкой блокировки |
| Конструкция прибора: | Встраиваемое устройство |
| Макс допустимое раб напряжение Ue AC: | 400 В |
| Мех износостойкость: | 0,1 млн циклов |
| Номин импульсное выдерживаемое напряжение: | 4 кВ |
| Номин мощность при AC-2 230 В: | 18,5 кВт |
| Номин мощность при AC-2 400 В: | 30 кВт |
| Номин мощность при AC-23 230 В: | 15/10 кВт |
| Номин мощность при AC-23 400 В: | 30/18,5 кВт |
| Номин мощность при AC-3 230 В: | 11/6 кВт |
| Номин мощность при AC-3 400 В: | 18,5/11 кВт |
| Номин мощность при AC-4 230 В: | 5,5/2,4 кВт |
| Номин мощность при AC-4 400 В: | 7,5/4 кВт |
| Номин напряжение изоляции Ui: | 660 В |
| Номин напряжение: | 230/400 В |
| Номин рабочий ток Ie приС-2 230 В: | 57 А |
| Номин рабочий ток Ie приС-2 400 В: | 57 А |
| Номин рабочий ток Ie приС-21С-22 230 В: | 63 А |
| Номин рабочий ток Ie приС-21С-22 400 В: | 63 А |
| Номин рабочий ток Ie приС-23 230 В: | 57 А |
| Номин рабочий ток Ie приС-23 400 В: | 57 А |
| Номин рабочий ток Ie приС-3 230 В: | 36 А |
| Номин рабочий ток Ie приС-3 400 В: | 36 А |
| Номин рабочий ток Ie приС-4 230 В: | 15 А |
| Номин рабочий ток Ie приС-4 400 В: | 15 А |
| Номин тепловой ток Ith: | 63 А |
| Номин условный ток короткого замыкания Icn: | 3000 А |
| Обозначение положений: | ОТКЛ-ВКЛ |
| Размер передней панели: | 64х64 мм |
| Сечение многожильного гибкого провода2: | 16 мм |
| Степень защиты - IP передняя сторона: | IP20 |
| Степень защиты - IP сторона контактов: | IP00 |
| Температура эксплуатации: | от -25 до +40 C |
| Тип подключения силовой электрич цепи: | Винтовое соединение |
| Тип элемента управления: | Короткая поворотная ручка (узкий хват) |
| Ток предохранителя qG: | 80 А |
| Функции переключателя: | Переключатель ВКЛ/ОТКЛ |
| Электр износостойкость: | 0,03 млн циклов |
| Общие | |
| Количество полюсов: | 1 |
