- Код товара:17607-03
- Артикул:Ekc-0345
- 10000
- Диапазон температур эксплуатации (°С):от -60 до +180
- Допустимая токовая нагрузка при прокладке в земле (А):43
- Допустимая токовая нагрузка при прокладке на воздухе (А):43
- Допустимый радиус изгиба (мм):10.8
- Код товара:РКГМ 4
- Количество жил:1
- Максимальная мощность при прокладке в воздухе, 220V (кВт):12.61
- Максимальная мощность при прокладке в воздухе, 380V (кВт):28.29
- Максимальная мощность при прокладке в земле, 220V (кВт):12.61
- Максимальная мощность при прокладке в земле, 380V (кВт):28.29
- Максимальный вес (кг/м):0.06
- Максимальный наружный диаметр (мм):5.4
- Марка:РКГМ
- Материал жилы:Медь
- Материал изоляции:Кремнийорганической резина
- Материал оболочки:Стекловолокно
- Номинальное переменное напряжение (кВ):0.66
- Сечение жилы (мм/кв):4
- Срок службы:8 лет
- Электрическое сопротивление жилы (ом/км):4.65
- Показать все характеристики
РКГМ 4 - провод термостойкий с одной многопроволочной медной жилой сечением 4 миллиметров квадратных, в изоляции из кремнийорганической резины и оплетке из стекловолокна пропитанной эмалью или теплостойким лаком.
Технические характеристики провода РКГМ 4
Вид климатического исполнения провода термостойкого РКГМ 4: О 2 по ГОСТ 15150-69
Класс нагревостойкости теплостойкого провода: Н.
Максимальная температура эксплуатации РКГМ 4 равна 180 градусам Цельсия.
Минимальная температура эксплуатации составляет 60 градусов.
Минимальный радиус изгиба провода РКГМ 4 равен 10,8 миллиметрам.
Монтаж производится при температуре не ниже -15 градусов.
Относительная влажность воздуха при эксплуатации не должна превышать 100%.
Провод РКГМ 4 стоек к воздействию плесневых грибов.
Провод устойчив к воздействию пониженного атмосферного давления до 1,3х102 Па (1 мм рт.ст.) и повышенного атмосферного давления до 29,4х104 Па (3 кгс/кв.см).
РКГМ 4 устойчив к воздействию ударов, вибрации, до 10 циклов изгибов.
Расчетная масса термостойкого провода РКГМ 4 составляет 0,0589 килограмм в метре.
Срок службы не менее 8 лет.
Наружный диаметр провода РКГМ 4 равен 5,4 миллиметрам.
Расшифровка маркировки РКГМ 4
Р - резиновая изоляция жилы.
К - кремнеорганический тип резины.
Г - гибкий.
М - оплетка из стекловолокна, пропитанная эмалью или термостойким лаком.
4 - сечение медной жилы в квадратных миллиметрах.

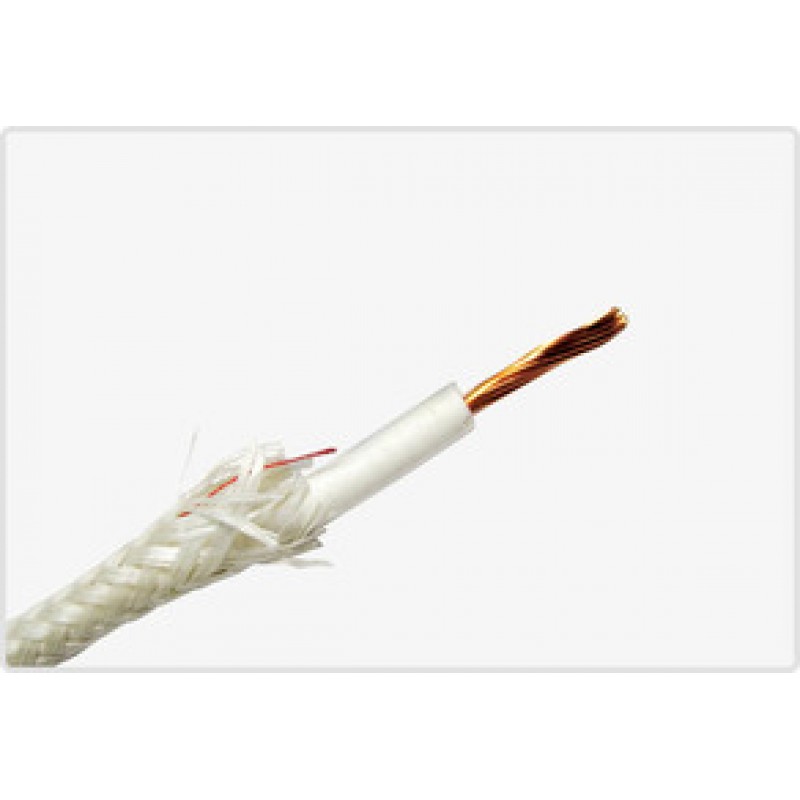

Конструкция провода РКГМ 4
1) Жила - медная многопроволочная пятого класса гибкости, сечением 4 мм2.
2) Изоляция - из кремнийорганической резины.
3) Оплетка - из стекловолокна, пропитанная эмалью или термостойким лаком.
Применение провода РКГМ 4
Термостойкий силовой медный провод РКГМ 4 предназначен для выводных концов обмоток температурного класса "Н" (+180°С), для подключения электрооборудования с номинальным напряжением 660 Вольт, частотой до 400 Герц, с токовой нагрузкой до 43 Ампер, при отсутствии воздействия агрессивных сред и масел.
Применяют провод РКГМ 4 для подключения печей, в помещениях с повышенной температурой, в банях, саунах.
| Диапазон температур эксплуатации (°С) | от -60 до +180 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 43 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 43 |
| Допустимый радиус изгиба (мм) | 10.8 |
| Код товара | РКГМ 4 |
| Количество жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 12.61 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 28.29 |
| Максимальная мощность при прокладке в земле, 220V (кВт) | 12.61 |
| Максимальная мощность при прокладке в земле, 380V (кВт) | 28.29 |
| Максимальный вес (кг/м) | 0.06 |
| Максимальный наружный диаметр (мм) | 5.4 |
| Марка | РКГМ |
| Материал жилы | Медь |
| Материал изоляции | Кремнийорганической резина |
| Материал оболочки | Стекловолокно |
| Номинальное переменное напряжение (кВ) | 0.66 |
| Сечение жилы (мм/кв) | 4 |
| Срок службы | 8 лет |
| Электрическое сопротивление жилы (ом/км) | 4.65 |
