- Код товара:АППВ 70
- 10000
- ГОСТ:31947-2012
- Диапазон температур эксплуатации (°С):от -50 до +65
- Длительно допустимая температура нагрева жил:70
- Допустимая токовая нагрузка при прокладке в земле (А):292
- Допустимая токовая нагрузка при прокладке на воздухе (А):292
- Допустимый радиус изгиба (мм):135
- Класс жилы по ГОСТ 22483-2012:2
- Класс пожарной опасности по ГОСТ 31565-2012:О1.8.2.5.4
- Код ОКП:355 133
- Код товара:АПВ 70
- Количество жил:1
- Максимальная мощность при прокладке в воздухе, 220V (кВт):51.63
- Максимальная мощность при прокладке в воздухе, 380V (кВт):115.81
- Максимальная мощность при прокладке в земле, 220V (кВт):53.97
- Максимальная мощность при прокладке в земле, 380V (кВт):121.07
- Максимальная температура эксплуатации (°С):65
- Максимальный вес (кг/м):0.73
- Максимальный диаметр жилы:11
- Максимальный наружный диаметр (мм):13.5
- Максимальный расчетный вес (кг/км):728
- Марка:АПВ
- Масса цветного металла (г/м):187.6
- Материал жилы:Алюминий
- Материал изоляции:ПВХ
- Минимальная температура монтажа:-15
- Минимальная температура эксплуатации (°С):-50
- Номинальное переменное напряжение (кВ):0.75
- Сечение жилы (мм/кв):70
- Сопротивление изоляции жил (МОмкм):5
- Срок службы:20
- Тип исполнения по ГОСТ 31565-2012:Без обозначения
- Толщина изоляции жил (мм):1.4
- Электрическое сопротивление жилы (ом/км):0.44
- Показать все характеристики

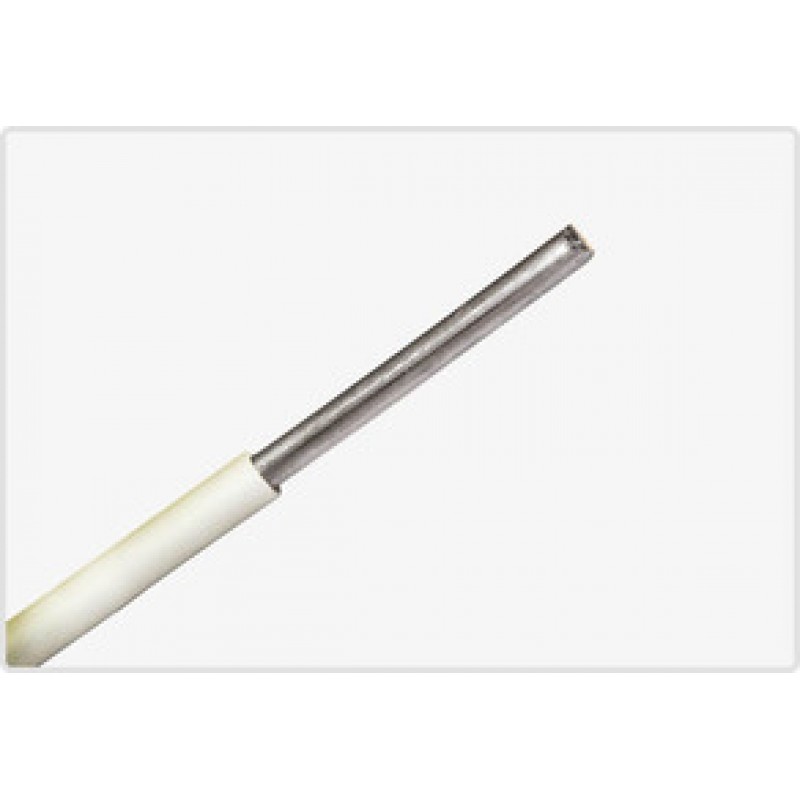

АПВ 70 - провод силовой с одной алюминиевой жилой сечением 70 миллиметров квадратных.
Технические характеристики провода АПВ 70
Климатическое исполнение алюминиевого силового провода АПВ 70: УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации алюминиевого провода АПВ 70: -50 градусов.
Максимальная температура эксплуатации: +60 градусов.
Монтаж силового алюминиевого провода АПВ 70 производится при температуре не ниже -15 градусов, при более низких температурах возникает риск повреждения застывшей изоляции.
Расчетная масса провода АПВ 70 составляет 0,728 килограмм в метре.
Диаметр провода алюминиевого АПВ 70 равен 13,4 миллиметрам.
Срок службы силового алюминиевого провода АПВ 70 не менее 15 лет.
Расшифровка маркировки АПВ 70
А - алюминиевая жила.
П - провод.
В - поливинилхлоридная изоляция.
Конструкция провода АПВ 70
1) Жила - алюминиевая многопроволочная или однопроволочная.
2) Изоляция - из ПВХ пластиката различных цветов.
Применение провода АПВ 70
Силовой алюминиевый провод АПВ 70 предназначен для стационарного монтажа электрических цепей с номинальным напряжением до 400 Вольт, частотой 50 Герц, силой тока до 184 Ампер.
| ГОСТ | 31947-2012 |
| Диапазон температур эксплуатации (°С) | от -50 до +65 |
| Длительно допустимая температура нагрева жил | 70 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 292 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 292 |
| Допустимый радиус изгиба (мм) | 135 |
| Класс жилы по ГОСТ 22483-2012 | 2 |
| Класс пожарной опасности по ГОСТ 31565-2012 | О1.8.2.5.4 |
| Код ОКП | 355 133 |
| Код товара | АПВ 70 |
| Количество жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 51.63 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 115.81 |
| Максимальная мощность при прокладке в земле, 220V (кВт) | 53.97 |
| Максимальная мощность при прокладке в земле, 380V (кВт) | 121.07 |
| Максимальная температура эксплуатации (°С) | 65 |
| Максимальный вес (кг/м) | 0.73 |
| Максимальный диаметр жилы | 11 |
| Максимальный наружный диаметр (мм) | 13.5 |
| Максимальный расчетный вес (кг/км) | 728 |
| Марка | АПВ |
| Масса цветного металла (г/м) | 187.6 |
| Материал жилы | Алюминий |
| Материал изоляции | ПВХ |
| Минимальная температура монтажа | -15 |
| Минимальная температура эксплуатации (°С) | -50 |
| Номинальное переменное напряжение (кВ) | 0.75 |
| Сечение жилы (мм/кв) | 70 |
| Сопротивление изоляции жил (МОмкм) | 5 |
| Срок службы | 20 |
| Тип исполнения по ГОСТ 31565-2012 | Без обозначения |
| Толщина изоляции жил (мм) | 1.4 |
| Электрическое сопротивление жилы (ом/км) | 0.44 |
