Провод МГШВЭ 0,12

МГШВ 0,12 монтажный провод с медной луженой многопроволочной жилой сечением 0,12 мм2 в изоляции из полиэфирных нитей и оболочкой из ПВХ пластиката различной цветности.

Технические характеристики провода МГШВ 0,12

Минимальная температура эксплуатации: -50гр.
Максимальная рабочая температура: +70гр.
Номинальное напряжение: 1000 Вольт.
Электрическое сопротивление 1 км жилы при 20°С не более 170,3 Ом.
Расчетная масса одного километра монтажного провода МГШВ 1х0.12 : 2,3 кг.
Номинальная толщина изоляции: 0,25 мм.
Срок службы МГШВ 0,12 не менее 15 лет.

Расшифровка маркировки МГШВ 1*0.12

М - монтажный.
Г - гибкий.
Ш - изоляция из (шелковых) полиэфирных нитей.
В - виниловая ПВХ оболочка.
0,12 - сечение медной луженой жилы в квадратных миллиметрах.

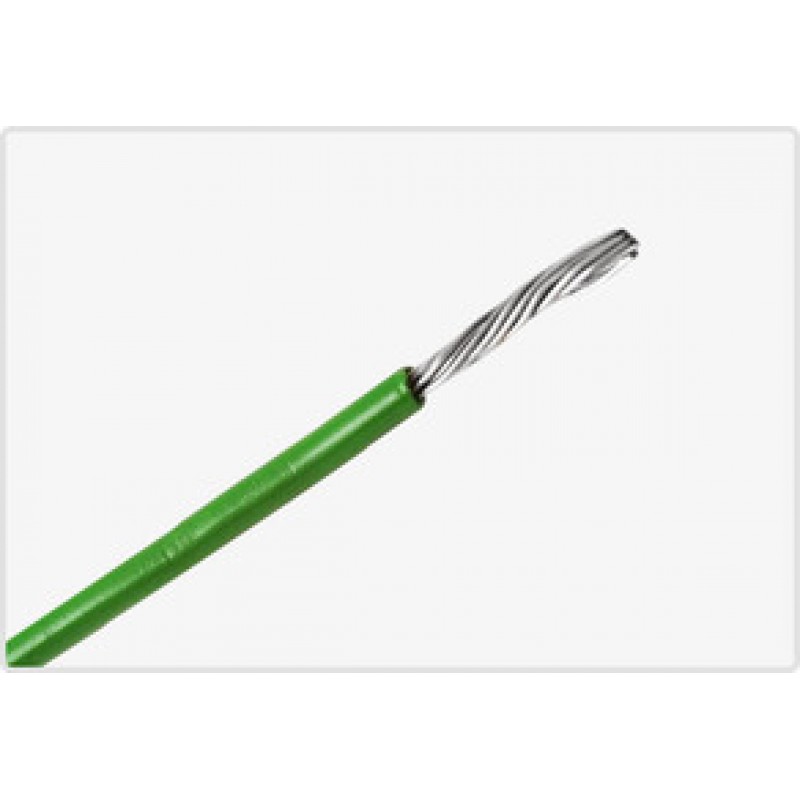

Конструкция провода МГШВ 1х0,12

1) Жила - медная многопроволочная луженая оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40 процентов.
2) Изоляция - двухслойная разнонаправленная обмотка из полиэфирных нитей.
3) Оболочка - из ПВХ пластиката следующих цветов: белый, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.

Применение провода МГШВ 0,12

Провод монтажный МГШВ 1х0.12 предназначен для подвижного и фиксированного монтажа соединений в электронных и электрических приборах с переменным напряжением до 1000 Вольт и частотой до 10000 Герц, или с постоянным напряжением до 1500 Вольт.
