- Код товара:МГШВЭ 0,14
- 10000
- Диапазон температур эксплуатации (°С):от -50 до +70
- Код ОКП:358 321
- Код товара:МГШВ 0,14
- Количество жил:1
- Максимальный вес (кг/м):0
- Максимальный наружный диаметр (мм):1.4
- Марка:МГШВ
- Материал жилы:Медь
- Материал изоляции:Полиэфирные нити
- Материал оболочки:ПВХ
- Номинальное переменное напряжение (кВ):1
- Сечение жилы (мм/кв):0.14
- Сопротивление изоляции жил (МОмкм):100
- Срок службы:15 лет
- Толщина изоляции жил (мм):0.25
- Электрическое сопротивление жилы (ом/км):140
- Показать все характеристики

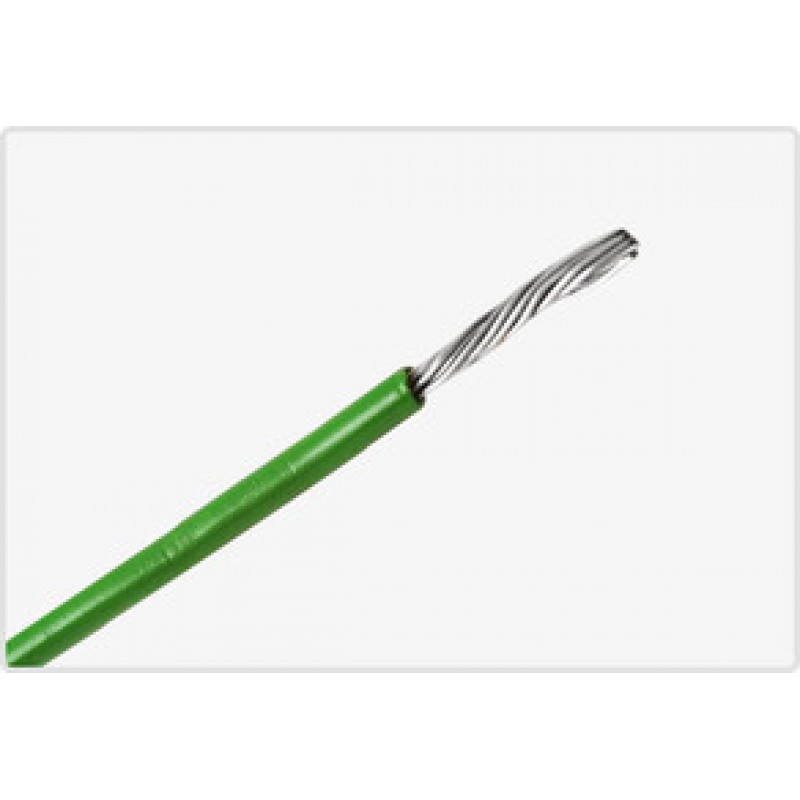

МГШВ 0,14 монтажный провод с медной луженой многопроволочной жилой сечением 0,14 мм2 в изоляции из полиэфирных нитей и оболочкой из ПВХ пластиката различной цветности.
Технические характеристики провода МГШВ 0,14
Минимальная температура эксплуатации: -50гр.
Максимальная рабочая температура: +70гр.
Номинальное напряжение: 1000 Вольт.
Электрическое сопротивление 1 км жилы при 20°С не более 140 Ом.
Расчетная масса одного километра монтажного провода МГШВ 1х0.14 : 2,5 кг.
Номинальная толщина изоляции: 0,25 мм.
Срок службы МГШВ 0,14 не менее 15 лет.
Расшифровка маркировки МГШВ 1*0.14
М - монтажный.
Г - гибкий.
Ш - изоляция из (шелковых) полиэфирных нитей.
В - виниловая ПВХ оболочка.
0,14 - сечение медной луженой жилы в квадратных миллиметрах.
Конструкция провода МГШВ 1х0,14
1) Жила - медная многопроволочная луженая оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40 процентов.
2) Изоляция - двухслойная разнонаправленная обмотка из полиэфирных нитей.
3) Оболочка - из ПВХ пластиката следующих цветов: белый, жёлтый, оранжевый, красный, розовый, синий, голубой, зеленый, коричневый, черный, фиолетовый.
Применение провода МГШВ 0,14
Провод монтажный МГШВ 1х0.14 предназначен для подвижного и фиксированного монтажа соединений в электронных и электрических приборах с переменным напряжением до 1000 Вольт и частотой до 10000 Герц, или с постоянным напряжением до 1500 Вольт.
Диапазон температур эксплуатации (°С) | от -50 до +70 |
Код ОКП | 358 321 |
Код товара | МГШВ 0,14 |
Количество жил | 1 |
Максимальный вес (кг/м) | 0 |
Максимальный наружный диаметр (мм) | 1.4 |
Марка | МГШВ |
Материал жилы | Медь |
Материал изоляции | Полиэфирные нити |
Материал оболочки | ПВХ |
Номинальное переменное напряжение (кВ) | 1 |
Сечение жилы (мм/кв) | 0.14 |
Сопротивление изоляции жил (МОмкм) | 100 |
Срок службы | 15 лет |
Толщина изоляции жил (мм) | 0.25 |
Электрическое сопротивление жилы (ом/км) | 140 |
