- Код товара:Провод ПВ-1 0,75 желтый
- 10000
- ГОСТ:31947-2012
- Диапазон температур эксплуатации (°С):от -50 до +65
- Длительно допустимая температура нагрева жил:70
- Допустимая токовая нагрузка при прокладке в земле (А):14
- Допустимая токовая нагрузка при прокладке на воздухе (А):14
- Допустимый радиус изгиба (мм):22
- Класс жилы по ГОСТ 22483-2012:1
- Класс пожарной опасности по ГОСТ 31565-2012:О1.8.2.5.4
- Код ОКП:355 113
- Код товара:ПВ-1 0,75
- Количество жил:1
- Максимальная мощность при прокладке в воздухе, 220V (кВт):4.11
- Максимальная мощность при прокладке в воздухе, 380V (кВт):9.21
- Максимальная мощность при прокладке в земле, 220V (кВт):4.11
- Максимальная мощность при прокладке в земле, 380V (кВт):9.21
- Максимальная температура эксплуатации (°С):65
- Максимальный вес (кг/м):0.01
- Максимальный диаметр жилы:1
- Максимальный наружный диаметр (мм):2.2
- Максимальный расчетный вес (кг/км):11.1
- Марка:ПВ-1
- Масса цветного металла (г/м):6.68
- Материал жилы:Медь
- Материал изоляции:ПВХ
- Минимальная температура монтажа:-15
- Минимальная температура эксплуатации (°С):-50
- Номинальное переменное напряжение (кВ):0.75
- Сечение жилы (мм/кв):0.75
- Сопротивление изоляции жил (МОмкм):5
- Срок службы:20
- Тип исполнения по ГОСТ 31565-2012:Без обозначения
- Толщина изоляции жил (мм):0.6
- Электрическое сопротивление жилы (ом/км):24.5
- Показать все характеристики

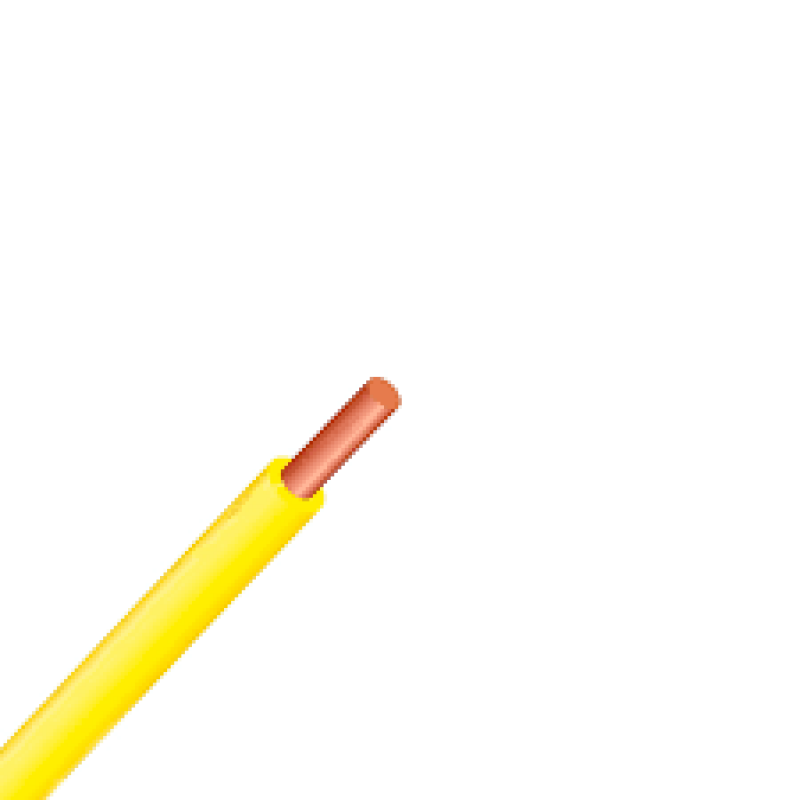

ПВ-1 0.75 - провод силовой установочный с медной однопроволочной (монолитной) жилой сечением 0,75 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПВ-1 0,75 является устаревшей маркировкой, по новому ГОСТ 31947-2012 маркировка изменилась на ПуГВ 0,75 конструкция и характеристики не изменились.
Технические характеристики провода ПВ-1 0.75
Климатические исполнение провода ПВ1 1х0,75 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПВ-1 1х0.75: -50 °С.
Максимальная температура эксплуатации провода ПВ1 0,75: +65°С.
Провод установочный ПВ-1 1*0.75 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПВ-1 1х0,75 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-1 0.75 - 22 миллиметров.
Длительно допустимая температура нагрева жилы провода ПВ-1 0,75 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПВ-1 1*0.75 - 2,2 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПВ-1 0,75 - 0,0111 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПВ-1 0.75
Допустимый ток провода ПВ-1 1*0,75 - 14 Ампер.
Активное сопротивление жилы - 21 Ом на километр.
Номинальное напряжение - 750 Вольт.
Расшифровка маркировки ПВ-1 0.75
П - провод установочный.
В - изоляция из поливинилхлорида.
1 - однопроволочная жила.
0,75 - сечение токопроводящей жилы.
Конструкция провода ПВ-1 0,75
1) Жила - из медной отожженной проволоки первого или второго (от 16мм2) класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПВ-1 0.75
Провод силовой медный установочный ПВ-1 1х0,75 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-1 1*0.75 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-1 0,75 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где не требуется повышенная гибкость при монтаже.
| ГОСТ | 31947-2012 |
| Диапазон температур эксплуатации (°С) | от -50 до +65 |
| Длительно допустимая температура нагрева жил | 70 |
| Допустимая токовая нагрузка при прокладке в земле (А) | 14 |
| Допустимая токовая нагрузка при прокладке на воздухе (А) | 14 |
| Допустимый радиус изгиба (мм) | 22 |
| Класс жилы по ГОСТ 22483-2012 | 1 |
| Класс пожарной опасности по ГОСТ 31565-2012 | О1.8.2.5.4 |
| Код ОКП | 355 113 |
| Код товара | ПВ-1 0,75 |
| Количество жил | 1 |
| Максимальная мощность при прокладке в воздухе, 220V (кВт) | 4.11 |
| Максимальная мощность при прокладке в воздухе, 380V (кВт) | 9.21 |
| Максимальная мощность при прокладке в земле, 220V (кВт) | 4.11 |
| Максимальная мощность при прокладке в земле, 380V (кВт) | 9.21 |
| Максимальная температура эксплуатации (°С) | 65 |
| Максимальный вес (кг/м) | 0.01 |
| Максимальный диаметр жилы | 1 |
| Максимальный наружный диаметр (мм) | 2.2 |
| Максимальный расчетный вес (кг/км) | 11.1 |
| Марка | ПВ-1 |
| Масса цветного металла (г/м) | 6.68 |
| Материал жилы | Медь |
| Материал изоляции | ПВХ |
| Минимальная температура монтажа | -15 |
| Минимальная температура эксплуатации (°С) | -50 |
| Номинальное переменное напряжение (кВ) | 0.75 |
| Сечение жилы (мм/кв) | 0.75 |
| Сопротивление изоляции жил (МОмкм) | 5 |
| Срок службы | 20 |
| Тип исполнения по ГОСТ 31565-2012 | Без обозначения |
| Толщина изоляции жил (мм) | 0.6 |
| Электрическое сопротивление жилы (ом/км) | 24.5 |
